如何在 JavaScript 中绘制线条

摘要：在本教程中，您将学习如何使用 Canvas API 绘制线条。

在 JavaScript 中绘制线条的步骤

要在画布上绘制线条，您可以使用以下步骤：

首先，通过调用 beginPath() 方法创建一个新的线条。
其次，通过调用 moveTo(x, y) 将绘图光标移动到点 (x,y)，但不绘制线条。
最后，通过调用 lineTo(x,y) 方法从前一点绘制到 point (x,y)。

设置线条描边

如果您想使用 strokeStyle 描边线条，您可以在调用 lineTo(x,y) 方法后调用 stroke() 方法。

设置线条宽度

要设置线条宽度，您可以在调用 stroke() 方法之前使用 2D 绘图上下文的 lineWidth 属性。

ctx.lineWidth = 10;

lineTo(x,y) 方法

lineTo(x,y ) 方法接受正负参数。

如果 x 为正，则 lineTo(x,y) 方法从起点向右绘制线条。否则，它从起点向左绘制线条。

如果 y 为正，则 lineTo(x,y) 方法从起点沿 y 轴向下绘制线条。否则，它从起点沿 y 轴向上绘制线条。

绘制线条示例

以下显示包含画布元素的 index.html 文件

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>JavaScript - Drawing a Line</title>
    <link rel="stylesheet" href="css/style.css">
</head>

<body>

    <h1>JavaScript - Drawing a Line</h1>

    <canvas id="canvas" height="400" width="500">
    </canvas>
    <script src="js/app.js"></script>

</body>

</html>Code language: HTML, XML (xml)

此 app.js 包含绘制颜色为红色、宽度为 5 像素的线条，从点 (100, 100) 到 (300, 100)

function draw() {
    const canvas = document.querySelector('#canvas');

    if (!canvas.getContext) {
        return;
    }
    const ctx = canvas.getContext('2d');

    // set line stroke and line width
    ctx.strokeStyle = 'red';
    ctx.lineWidth = 5;

    // draw a red line
    ctx.beginPath();
    ctx.moveTo(100, 100);
    ctx.lineTo(300, 100);
    ctx.stroke();

}
draw();Code language: JavaScript (javascript)

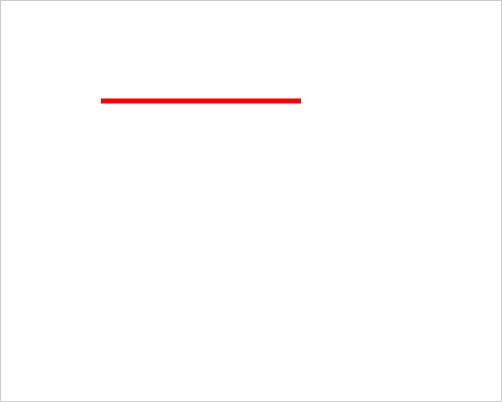

以下显示输出

以下是显示包含线条的画布的链接。

开发可重用的 drawLine() 函数

以下 drawLine() 函数从一个点绘制到另一个点，并指定描边和宽度

function drawLine(ctx, begin, end, stroke = 'black', width = 1) {
    if (stroke) {
        ctx.strokeStyle = stroke;
    }

    if (width) {
        ctx.lineWidth = width;
    }

    ctx.beginPath();
    ctx.moveTo(...begin);
    ctx.lineTo(...end);
    ctx.stroke();
}
Code language: JavaScript (javascript)

要从 (100,100) 绘制到 (100,300)，线条颜色为绿色，线条宽度为 5 像素，您可以按如下方式调用 drawLine() 函数

const canvas = document.querySelector('#canvas');
if (canvas.getContext) {
    const ctx = canvas.getContext('2d');
    drawLine(ctx, [100, 100], [100, 300], 'green', 5);
}
Code language: JavaScript (javascript)

总结

使用 beginPath()、moveTo(x, y) 和 lineTo(x,y) 绘制线条。
使用 strokeStyle 和 lineWidth 设置线条描边和线条宽度。
